ZCQ型不锈钢自吸式磁力泵

ZCQ型不锈钢自吸磁力泵产品概述:ZCQ型不锈钢自吸磁力泵(简称自吸磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,具有全密封,无泄漏,耐腐蚀的。

目录

概述

 一、ZCQ型不锈钢自吸磁力泵产品概述:

     ZCQ型不锈钢自吸磁力泵(简称自吸磁力泵)是将永磁联轴器的工作原理应用于离心泵的产品,设计合理,具有全密封,无泄漏,耐腐蚀的特点,磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便.可用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类,稀有贵重液,镀液,挥发性液体,以及循环水设备配套.易燃,易爆,挥发性液体的抽送。

二、ZCQ型不锈钢自吸磁力泵工作原理:

   立申牌ZCQ型不锈钢自吸磁力泵采用外混式轴向水泵结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸作用。

三、ZCQ型不锈钢自吸磁力泵的主要性能参数:

流量:3-50m3/h

扬程:12-50m

电机功率:0.37-15kW

使用温度:≤80℃(根据用户需求可定制达到≤200℃)

材质:1Cr18Ni9Ti (可定制304.316.316L材质)

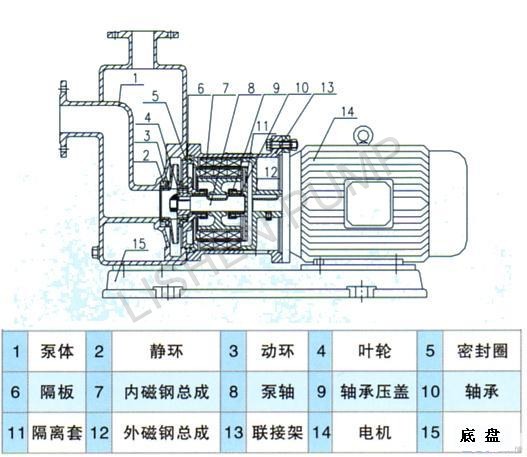

四、ZCQ型不锈钢自吸磁力泵结构简图:

安装和使用

 五、ZCQ型不锈钢自吸磁力泵的安装和使用
1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2、ZCQ型不锈钢自吸磁力泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
7、泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。
六、ZCQ型不锈钢自吸磁力泵使用注意事项
1、因ZCQ型不锈钢自吸磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中
途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤
器。
3、ZCQ型不锈钢自吸磁力泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,
被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5
~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。
七、ZCQ型不锈钢自吸磁力泵故障原因及解决方法


故障形式

产生原因

排除方法

ZCQ型不锈钢自吸磁力泵不出水

a、水泵反转

改变电机接线

b、进水管道漏气

杜绝漏气

c、泵腔蓄水太少

增加蓄水量

d、电压太高,启动时联轴器打滑

调正电压

e、吸程太高

降低砂安装位置

f、阀门没有打开

校正或更改阀门

ZCQ型不锈钢自吸磁力泵流量不足

a、吸入管径太小或淤塞

调换进水管

b、叶轮流道阻塞

清洗叶轮

c、扬程过高

开大出水阀

d、转速不够

恢复额定转速

自吸磁力泵扬程过低

a、流量过大

关小出水阀

b、转速太低

恢复额定转速

ZCQ型不锈钢自吸磁力泵噪音太大

a、轴严重磨损

更换泵轴

b、轴套严重磨损

更换轴套

c、驱动磁钢杯与隔离套接触

拆除泵头重新组装

d、密封环与叶轮研磨

更换止推环、密封环

自吸磁力泵漏液

O型密封圈损坏

更换O型密封圈

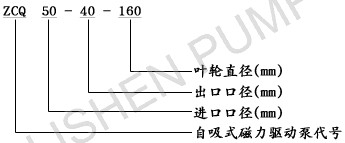

型号意义

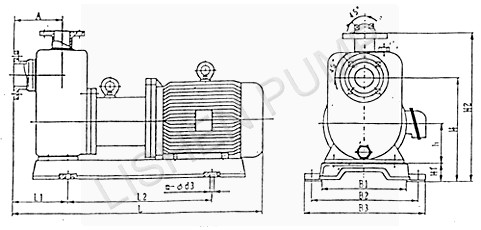

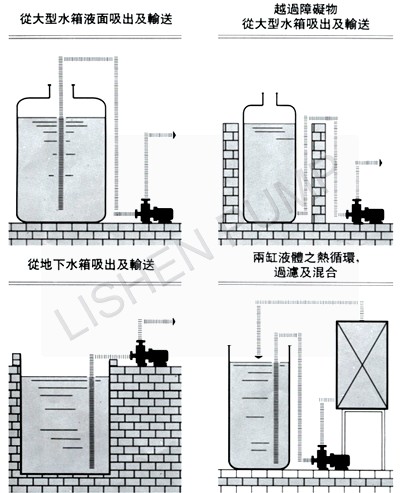

安装示意图






型号

A

B1

B2

B3

h

H

H1

H2

L

L1

L2

m-Φd

ZCQ20-15-110

90

150

198

225

60

225

54

315

410

90

210

4--Φ18

ZCQ25-20-115

100

180

250

280

80

240

60

350

550

120

285

4--Φ12

ZCQ32-25-115

100

180

250

280

80

240

60

350

550

120

285

4--Φ12

ZCQ32-25-145

105

180

250

280

80

255

60

360

555

130

285

4--Φ12

ZCQ40-32-132

105

200

270

310

90

265

60

375

610

130

350

4--Φ14

ZCQ40-32-160

115

260

320

360

112

295

60

420

685

170

305

4--Φ14

ZCQ50-40-145

115

260

320

360

112

295

60

420

685

170

305

4--Φ14

ZCQ50-40-160

115

260

320

360

112

295

60

420

685

170

305

4--Φ14

ZCQ65-50-145

145

280

345

390

132

315

60

440

760

210

360

4--Φ16

ZCQ65-50-160

150

280

345

390

132

345

60

475

775

185

360

4--Φ16

ZCQ80-65-125

170

280

345

390

132

446

60

510

80

220

360

4--Φ16

ZCQ80-65-160

180

350

420

470

160

480

100

650

1000

270

390

4--Φ18

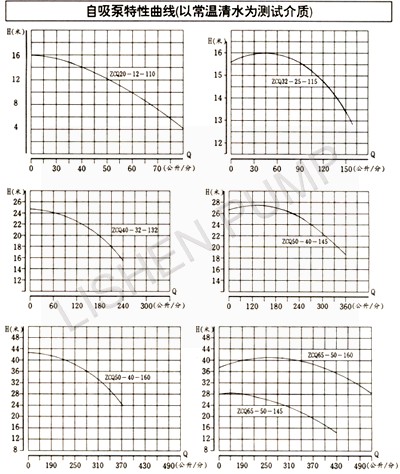

性能曲线



型号

流量

扬程

转速

效率

配带电

自吸

进口-出口

Q

H

n

机功率

性能



m3/h

m

r/min

%

KW

m/3

ZCQ20-16-100

0.8

8.5

2900

17

YS7112

4

1.6

12

19

0.37

1.9

6

20



ZCQ25-20-115

1.5

16.5

2900

24

YYB802-2

4

3

15

26

1.1

3.6

13.5

27



ZCQ32-25-115

1.9

17

2900

23

YYB802-2

4

3.2

15

30

1.1

3.8

13

31



ZCQ32-25-145

1.9

27

2900

21

YYB802-2

4

3.2

25

28

1.1

3.8

23

29



ZCQ40-32-125

3.8

22

2900

28

YYB90L-2

4

6.3

20

35

2.2

7.5

18.5

36



ZCQ40-32-160

3.8

34

2900

25

YYB120M-2

4

6.3

32

32

4

7.5

29

33



ZCQ50-40-145

7.5

27

2900

30

YYB112M-2

4

12.5

25

42

4

15

23

43



ZCQ50-40-160

7.5

34

2900

28

YYB112M-2

4

12.5

32

39

4

15

29

40



ZCQ50-32-200

7.5

52.5

2900

21

YYB132S2-2

4

12.5

50

31

7.5

15

48

32



ZCQ65-50-125

15

22

2900

40

YYB132S1-2

4

25

20

51

5.5

30

18.5

52



ZCQ65-50-160

15

34

2900

32

YYB132S2-2

4

25

32

43

7.5

30

29.5

44



ZCQ65-40-200

15

53

2900

25

YYB160M2-2

4

25

50

37

15

30

47

38



ZCQ80-65-125

30

22.5

2900

41

YYB132S2-2

4

50

20

52

7.5

60

18

53



ZCQ80-65-160

30

34

2900

36

YYB160M2-2

4

50

32

48

15

60

29

49



ZCQ80-50-200

30

53

2900

36

YYB180M-2

4

50

50

46

22

60

47

47



ZCQ80-50-250

30

84

2900

36

YYB220L2-2

4

50

80

46

37

60

75

47



ZCQ100-80-160

60

35

2900

46

YYB180M-2

4

100

32

55

22

120

28

56



ZCQ100-65-200

60

54

2900

42

YYB220L2-2

4

100

50

53

37

120

47

56



ZCQ100-65-250

60

86

2900

37

YYB250M-2

4
