CWB型磁力旋涡泵

一、CWB型磁力旋涡泵产品概述:
CWB型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高

目录

概述

 一、CWB型磁力旋涡泵产品概述:
    CWB型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

二、CWB型磁力旋涡泵原理:
    磁力旋涡泵(也称涡流泵)是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘,圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道,吸入口和排出口均在叶轮的外圆周处。CWB型磁力旋涡泵吸入口与排出口之间有隔板,由此将吸入口和排出口隔离开。我们将泵内的液体分为两部分:叶片间的液体和流道内的液体。当叶轮旋转时,在离心力的作用下,叶轮内液体的圆周速度大于流道内液体的圆周速度,故形成所示的“环形流动”。又由于自吸入口至排出口液体跟着叶轮前进,这两种运动的合成结果,就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。需要特别指出的是,液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。在纵向旋涡过程中,液体质点多次进入叶轮叶片间,通过叶轮叶片把能量传递给流道内的液体质点。液体质点每经过一次叶片,就获得一次能量。这也是相同叶轮外径情况下,CWB型磁力旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加,“环形流动”减弱。当流量为零时,“环形流动”最强,扬程最高。由于流道内液体是通过液体撞击而传递能量。

产品特点

 1.高扬程.小流量.比转数一般小于40
2.结构简单.体积小.重量轻
3.具有自润滑回路.减小叶轮径向力
4.采用悬臂叶片.减小叶轮径向力
5.随输送介质介质黏度增加,泵的效率急剧下降,因而介质度因不大于5×10 -6 M 3 /S。

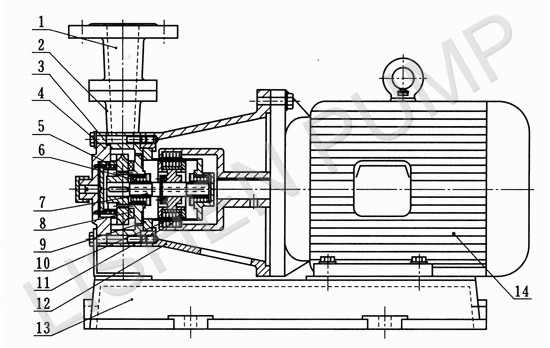

结构简图



1 进出口接管 2 泵壳 3 密封垫 4 泵盖组件 5 叶轮
6 轴承 7 8 止推环 9 隔离套 10 内磁组件
11 外磁组件 12 联接架 13 底板 14 电机

型号意义

 例如:CWB25-25
25-泵进口直径(mm)
CWB-磁力驱动旋涡泵
25-工作扬程(m)

性能参数



型  号
口径
流量 (m3/h)
扬程 (m)
电机功率 (kw)
电 压
(v)
材质
进口(mm)
出口(mm)
CWB20-20
20
20
0.72
20
0.75
380
CWB20-40
20
20
0.75
40
1.1
380
CWB20-65
20
20
0.72
65
2.2
380
CWB25-25
25
25
1.44
25
1.1
380
CWB25-40
25
25
1.44
40
5
380
CWB25-75
25
25
1.44
75
4
380
CWB32-30
32
32
2.88
30
2.2
380
CWB32-50
32
32
2.88
50
3
380
CWB32-75
32
32
2.88
75
7.5
380
CWB32-120
32
32
2.88
120
11
380
CWB40-40
40
40
5.4
40
4
380
CWB40-90
40
40
5.4
90
11
380
CWB50-45
50
50
9
45
7.5
380
CWB65-50
65
65
14.4
50
15
380
注:表中每个型号都可配防爆电机
