CQG系列不锈钢耐高温磁力泵

立申牌CQG型不锈钢耐高温磁力泵(耐温≤250℃)(简称磁力泵)通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,完全无泄漏。

目录

概述

  立申牌CQG型不锈钢耐高温磁力泵(耐温≤250℃)(简称磁力泵)通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,无泄漏。当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过了间隙和隔离套,作用与内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而无泄漏,磁力偶合器的磁性材料采用了高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置,防止泵送高温介质之热量传导至电机。以保持电机的正常运转,从而达到无泄露输送高温介质。

CQG型不锈钢耐高温磁力泵的过流部件根据需要可分别采用304、304l、302、321、316、316l、ub6、cd4mcu、钛合金、镍基合金等耐腐蚀材料。 高温磁力泵是无泄漏耐腐蚀泵,其型式、基本参数及技术性能符合jb/t7742-95《小型磁力传动离心泵》的标准要求主要用途及适用环境。

产品用途

     CQG型耐高温磁力驱动泵用在石油精制、石油化工和化学工业及其它地方输送特殊的石油、印染原料及其高温介质。

CQG型不锈钢耐高温磁力泵主要特点:

    CQG型耐高温磁力驱动泵的设计具有可靠性高、使用寿命长、通用化程度高的特点,磁力驱动泵又称无轴封泵,它以静密封取代动密封,使泵的过流部件完全处于密封状态,因采用磁力联轴器传动,所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。

零部件材料

 CQG型耐高温磁力泵主要零件材料
泵 体:1Cr18Ni9Ti  隔离套:1Cr18Ni9Ti
叶 轮:1Cr18Ni9Ti  磁 钢:铁氧体、钕铁硼
静 环:刚玉陶瓷 轴 套:填充四氟
动 环:填充四氟 联接架:HT200
泵 轴:1Cr18Ni9Ti  隔 板:1Cr18Ni9Ti

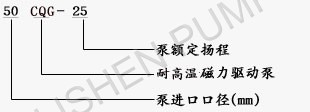

型号意义


例如:50CQG-25
50-泵进口直径(mm)
CQG-耐高温磁力驱动泵
25-泵额定扬程

性能参数



型号

口径

扬程

流量

电机功率

转速

电压

吸程

进口

出口(mm

m

L/min



KW

r/min

V

m

mm











14CQG-5

14

10

5

20

1.2

0.12

2900

380/220

3

16CQG-8

16

12

8

25

1.5

0.18

2900

380/220

3

20CQG-12

20

14

12

50

3

0.37

2900

380/220

4

25CQG-15

25

20

15

110

6.6

1.1

2900

380

4

32CQG-15

32

25

15

110

6.6

1.1

2900

380

4

32CQG-25

32

25

25

110

6.6

1.1

2900

380

4

40CQG-20

40

32

20

180

10.8

2.2

2900

380

6

50CQG-25

50

40

25

240

14.4

4

2900

380

6

50CQG-40

50

40

40

220

13.2

4

2900

380

6

50CQG-50

50

40

50

130

7.8

5.5

2900

380

6

65CQG-25

65

50

25

280

16.8

5.5

2900

380

6

65CQG-35

65

50

35

450

27

7.5

2900

380

6

80CQG-35

80

65

35

850

51

11

2900

380

6

80CQG-50

80

65

50

850

51

15

2900

380

6
