CQ系列不锈钢磁力泵

上海立申泵业CQ型不锈钢磁力泵产品概述,CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,具有全密封、无泄漏、耐腐蚀等特点,不锈钢磁力泵,磁力泵,磁力驱动泵.

目录

概述

 一、CQ型不锈钢磁力泵产品概述:

    CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的产品,设计合理,具有全密封、无泄漏、耐腐蚀等特点。CQ型不锈钢磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。
二、CQ型不锈钢磁力泵主要特点:
    CQ型不锈钢磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

三、CQ型不锈钢磁力泵产品用途:
    CQ型不锈钢磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。易漏、易燃、易爆液体的抽送。

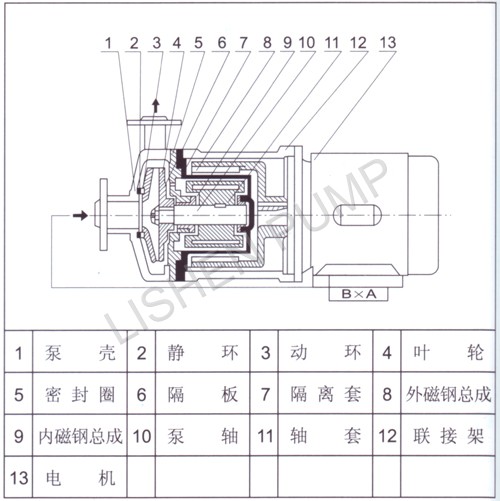

四、CQ型不锈钢磁力泵结构简图:

安装和使用

 五、CQ型不锈钢磁力泵的安装和使用:
1、CQ型不锈钢磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
2、当抽吸液面高于CQ型磁力泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。
3、CQ型不锈钢磁力泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。
4、检查CQ型不锈钢磁力泵电机旋转方向是否与磁力泵转向标记一致。
5、CQ型不锈钢磁力泵电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
6、CQ型不锈钢磁力泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
六、CQ型不锈钢磁力泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、CQ型不锈钢磁力泵在使用中环境温度应小于40℃,电机温升不得超过75℃。 4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用温 度<100℃,输送吸入压力不大于0.2mpa,最大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后CQ型不锈钢磁力泵应及时清洗,排净泵内积液。 6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向 窜动1.5~2mm时,应 更换轴承和轴向动环。

六、CQ型不锈钢磁力泵故障原因及解决方法


故障形式

产生原因

排除方法

CQ型不锈钢磁力泵不出水

 1、水泵反转

 改变电机接线

 2、进水管道漏气

 杜绝漏气

 3、泵腔蓄水太少

 增加蓄水量

 4、电压太高,启动时联轴器打滑

 调正电压

 5、吸程太高

 降低砂安装位置

CQ型不锈钢磁力泵
流量不足

 1、吸入管径太小

 调换进水管

 2、叶轮流道阻塞

 清洗叶轮

 3、扬程过高

 开大出水阀

 4、转速太低

 恢复额定转速

CQ型不锈钢磁力泵
扬程过低

 1、流量过大

 关小出水阀

 2、转速太低

 恢复额定转速

CQ型不锈钢磁力泵噪音太大

 1、轴严重磨损

 更换泵轴

 2、轴套严重磨损

 更换轴套

 3、驱动磁钢杯与隔离套接触

 拆除泵头重新组装

CQ型不锈钢磁力泵
漏液

 o型密封圈损坏

 更换o型密封圈

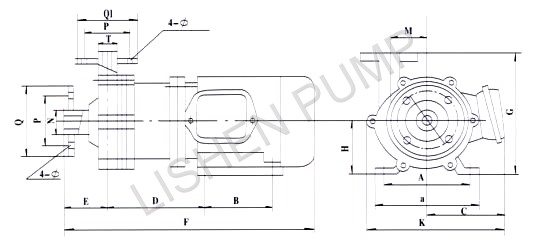

安装尺寸




型号



























机座螺孔

P

PI

Q

Q1

Ø

Ø 1

管子连接cannulation connection法兰连接Flange Connection

A

B

C

D

E

F

G

H

J

a

K

M

N

16CQ-8P

90

70

80

125

55

320

160

65

18

115

140

40

22

Ø 11













20CQ-12P

100

80

105

130

60

340

160

73

18

130

160

65

26

Ø 12













25CQ-15P

125

100

140

190

68

460

205

90



160

240

71.5



Ø 12

75

65

100

90

12

10

32CQ-15P

125

100

140

190

68

460

205

90



160

240

71.5



Ø 12

90

75

120

100

12

10

32CQ-25P

125

100

140

190

68

460

230

90



160

260

85



Ø 12

90

75

120

100

12

10

40CQ-20P

140

120

155

235

75

545

220

100



180

290

78.5



Ø 12

100

90

130

120

14

14

40CQ-32P

190

140

190

271

80

620

260

112



245

<, /TD>

336

91



Ø 12

100

90

130

120

14

14

50CQ-25P

190

140

190

271

80

620

260

112



245

336

91



Ø 12

110

100

140

130

14

14

50CQ-40P

190

140

190

271

80

620

260

112



245

336

91



Ø 12

110

100

140

130

14

14

65CQ-25P

216

140

200

305

90

695

300

132



280

350

9l



Ø 12

130

110

160

140

14

14

65CQ-35P

216

140

200

360

76

720

292

120



280

350

90



Ø 12

130

110

160

140

14

14

80CQ-35P

254

210







890



160











Ø 12









14

14

80CQ-55P

254

210







890



160











Ø 12









14

14

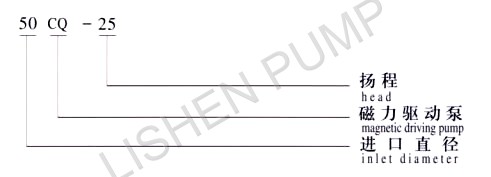

型号意义


例如:50CQ-25
50-泵进口直径(mm)
CQ-磁力驱动泵
25-工作扬程(m)
材质为不锈钢

性能参数







流量

(m3/h)

扬程

(m)

电机功率

(kW)

电 压

 (V)

材 质

进口(mm)

出口(mm)

14CQ-5

14

10

1.2

5

0.12

220/380



16CQ-8

16

12

1.8

8

0.18

220/380

20CQ-12

20

12

3

12

0.37

220/380

25CQ-15

25

20

5.4

15

1.1

380

32CQ-15

32

25

6.5

15

1.1

380

32CQ-25

32

25

4.8

25

1.1

380

40CQ-20

40

32

10

20

2.2

380

40CQ-32

40

32

11.5

32

4

380

50CQ-25

50

40

14.4

25

4

380

50CQ-32

50

40

13.2

32

4

380

50CQ-50

50

32

7.8

50

5.5

380

65CQ-25

65

50

16.8

25

5.5

380

65CQ-32

65

50

25

32

7.5

380

80CQ-32

80

65

50

32

11

380

50CQ-50

80

65

50

50

15

380

100CQ-32

100

80

60

32

15

380

100CQ-50

100

80

,

60

50

18.5

380

:表中16CQ-8---100CQ-50都可配防爆电机
