CQF型工程塑料磁力泵

CQF型工程塑料磁力泵产品概述: CQF型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理,具有全密封,无泄漏,耐腐蚀的特点,塑料磁力泵,工程塑料磁力泵,耐腐蚀磁力泵。

目录

概述

 一、CQF型工程塑料磁力泵产品概述:
    CQF系列工程塑料磁力泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的产品,设计合理,具有全密封,无泄漏,耐腐蚀的特点。

二、CQF型工程塑料磁力泵主要特点:
    CQF磁力泵以静密封取代动密封,使泵的过流部件处于密封状态,解决了其它泵的机械密封无法避免的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造材料,因此它具有良好的抗腐蚀性能,并可以使实输送介质免受污染。

三、CQF型工程塑料磁力泵产品用途:
     CQF磁力泵结构紧凑,外型美观,体积小,躁声低,运行可靠,使用维修方便。可用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类稀有贵重液,毒液,挥发性液体,以及循环水设备配套,过率机配套。易漏,易燃,易爆液体的抽送。

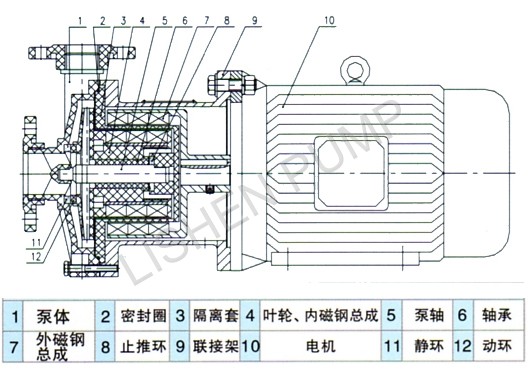

四、CQF型工程塑料磁力泵结构简图:

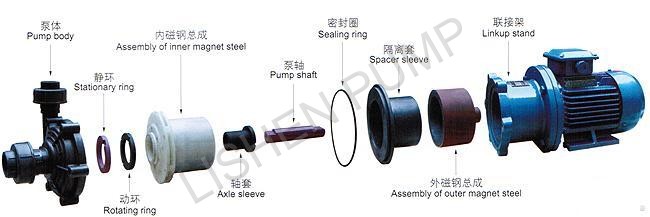

五、CQF型工程塑料磁力泵结构爆炸图(CQF40):

注意事项

 六、CQF型工程塑料磁力泵安装使用注意事项:
1、开箱后检查泵铭牌,校对磁力泵产品主要参数是否与使用要求相符。
2、CQF型工程塑料磁力泵应水平安装,泵体不得承受管路重量。
3、CQF工程塑料磁力泵与管路应保持良好的密封。
4、CQF工程塑料磁力泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
7、CQF工程塑料磁力泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。
七、CQF型工程塑料磁力泵故障原因及解决方法


故障形式

产生原因

排除方法

CQF型工程塑料磁力泵不出水

 1、水泵反转

 改变电机接线

 2、进水管道漏气

 杜绝漏气

 3、泵腔蓄水太少

 增加蓄水量

 4、电压太高,启动时联轴器打滑

 调正电压

 5、吸程太高

 降低砂安装位置

CQF型工程塑料磁力泵流量不足

 1、吸入管径太小

 调换进水管

 2、叶轮流道阻塞

 清洗叶轮

 3、扬程过高

 开大出水阀

 4、转速太低

 恢复额定转速

CQF型工程塑料磁力泵扬程过低

 1、流量过大

 关小出水阀

 2、转速太低

 恢复额定转速

CQF型工程塑料磁力泵噪音太大

 1、轴严重磨损

 更换泵轴

 2、轴套严重磨损

 更换轴套

 3、驱动磁钢杯与隔离套接触

 拆除泵头重新组装

CQF型工程塑料磁力泵漏液

 o型密封圈损坏

 更换o型密封圈

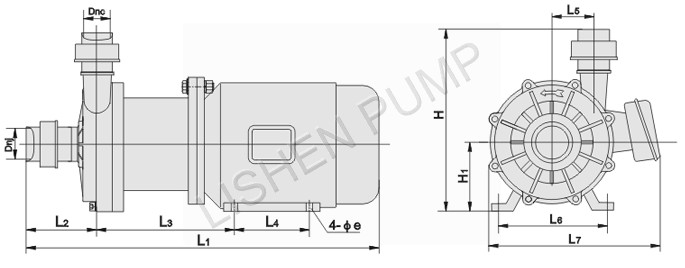

安装尺寸





型号

Dn

Dnc

L1

L2

L3

L4

L5

L6

L7

e

H

H1

10CQ-3F

12

10

200

40

60

50

25

68

75

6

100

45

14CQ-5F

14

12

215

55

75

70

30

70

110

8

115

56

16CQ-8F

16

16

300

55

110

70

40

90

110

8

136

56

20CQ-12F

25

18

380

65

145

80

50

110

140

8

170

70

25CQ-15F

25

20

460

80

180

100

70

125

255

10

230

95

32CO-15F

32

25

460

80

180

100

70

125

255

10

230

95

32CQ-25F

32

25

460

80

180

100

70

125

255

10

230

95

40C0-20F

40

32

500

80

180

120

70

140

255

10

230

95

40CQ-20F

40

32

545

75



120



140

290

12

220

100

50CQ-32F

50

40

583

83

235

250

78.5

190

309

12

310

165

65CQ-25F

65

50

700

83







250

319

12

385

210

65CQ-32F

65

50

700

83







250

319

12

385

210

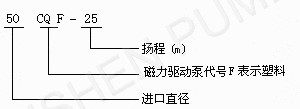

型号意义



例如:50CQF-25
50-泵进口直径(mm)
CQF-磁力驱动泵代号F代表塑料
25-工作扬程(m)

性能参数



型号

口径

流量(m3/h)

扬程(m)

电机功率(kW)

电 压

材 质

进口(mm)

出口(mm)

(V)

10CQF-3

10

8

0.9

3

0.01

220

增     强    聚     丙     烯

14CQF-5

14

10

1.2

5

0.12

220/380

16CQF-8

15

15

1.8

8

0.12

220/380

20CQF-12

25

18

3

12

0.37

220/380

25CQF-15

25

20

5.4

15

1.1

380

32CQF-15

32

25

6.5

15

1.1

380

32CQF-25

32

25

4.8

25

1.1

380

40CQF-20

40

32

10.8

20

2.2

380

50CQF-25

50

40

14.4

25

3

380

50CQF-32

50

40

12.5

32

3

380

65CQF-25

65

50

25

25

4

380

65CQF-32

65

50

25

32

5.5

380

注:表中16CQF-8---65CQF-32都可配防爆电机
