CQB-F型氟塑料磁力泵

CQB-F型氟塑料磁力驱动泵防漏设计取消了轴封,利用磁力偶合间接驱动,消除了滴漏的烦恼,不污染使用场地。氟塑料磁力泵,衬氟塑料磁力泵,耐氟塑料磁力泵。

目录

概述

 一、CQB-F型氟塑料磁力泵产品特点:
   CQB-F型氟塑料磁力驱动泵防漏设计取消了轴封,利用磁力偶合间接驱动,消除了滴漏的烦恼,不污染使用场地。
    由于泵的过流部分选用“氟塑料合金”制造。可连续输送多种浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

二、CQB-F型氟塑料磁力泵工作原理:

   驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
   坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

三、CQB-F型氟塑料磁力泵主要用途:

     CQB-F型氟塑料磁力驱动泵适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度:-20℃至100℃。

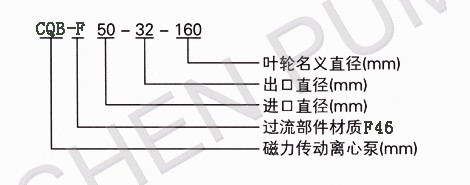

型号意义



例如:CQB-F50-32-160
50-泵进口直径(mm)
32-泵出口直径
160-叶轮名义直径
CQB-磁力传动离心泵
F-过流部件材质为F46

安装和使用

 五、CQB-F型氟塑料磁力泵的安装和使用:
1、CQB-F型衬氟磁力泵应水平安装,不宜竖立,泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
2、当抽吸液面高于CQB-F型衬氟磁力泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。
3、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。
4、检查CQB-F型衬氟磁力泵电机旋转方向是否与磁力泵转向标记一致。
5、CQB-F型衬氟磁力泵电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
6、CQB-F型衬氟磁力泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

六、CQB-F型氟塑料磁力泵故障原因及解决方法:


故 障 形 式

生 产 原 因

排 除 方 法

CQB-F型衬氟磁力泵不出水

1、  水泵反转

1、  改变电机接线

2、  进水管道漏气

2、  杜绝漏气

3、  泵腔储水太少

3、  增加储水量

4、  电压太高,启动时联轴器打滑

4、  调整电压

5、  吸程太高

5、  降低泵安装位置

6、  没有灌水或泵内灌水不足

6、  放净空气、灌满水

7、  压力受阻不转

7、  清洗叶轮、泵壳、隔离套

8、  底阀堵塞或秀死

8、  清除堵塞物和修理底阀

CQB-F型衬氟磁力泵流量不足

1、  吸入管径太小

1、  调和进水管

2、  叶轮流道堵塞

2、  清洗叶轮

3、  扬程过高

3、  开大出水阀

4、  转速太低

4、  恢复额定扬程

5、  叶轮磨损或腐蚀严重

5、  更换叶轮

6、  安装总扬程太高或吸程过高

6、  降低扬程、降低泵安装位置

7、  吸入管路有空气漏气

7、  拒绝漏气

8、  密封环严重磨损

8、  更换密封环

CQB-F型衬氟磁力泵扬程过低

1、  流量过大

1、  关小出水阀

2、  转速太低

2、  恢复额定转速

CQB-F型衬氟磁力泵噪音太大

1、  轴严重磨损

1、  更换泵轴

2、  轴套严重磨损

2、  更换轴套

3、  驱动磁钢杯与隔离套接触

3、  调整间隙或更换部件

4、  转动部分和固定部分有摩擦

4、  检修、更换零件

5、  吸水扬程超过或底阀堵塞

5、  降低设备位置或清除堵塞物

6、  泵没有固定好

6、  重新固定好

CQB-F型衬氟磁力泵漏液

1、  漏钉松动

1、  拧紧螺钉

2、  O型密封圈损坏

2、  更换O型密封圈

3、  崩壳或隔离套破裂腐蚀穿孔

3、  更换泵壳或隔离套

结构图

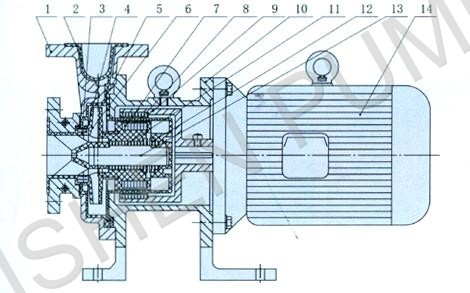

CQB-F型氟塑料磁力泵结构图:





1

泵壳

2

泵壳衬里

3

动环

4

静环

5

密封圈

6

叶轮

7

内磁钢总成

8

隔离套

9

外磁钢总成

10

联接架

11

轴承

12

止推轴承

13

14

电机

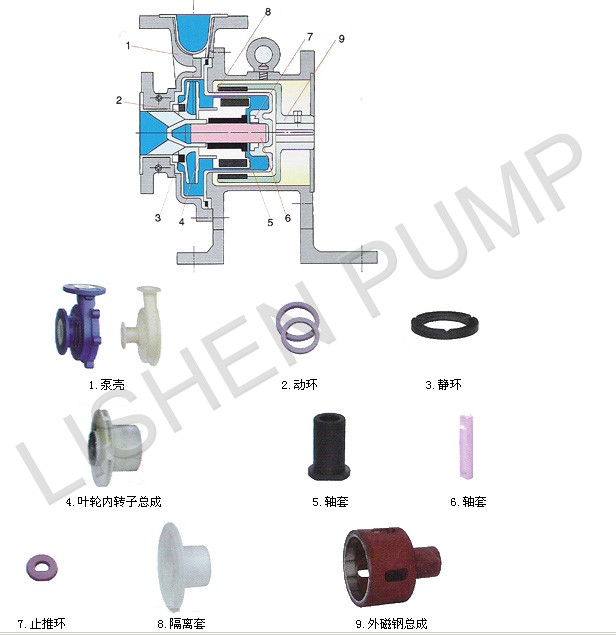

CQB-F型氟塑料磁力泵结构爆炸图:

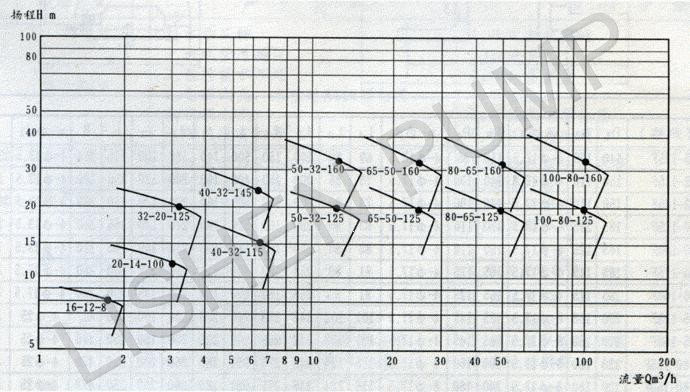

性能曲线





口径(mm)

流量

扬程

汽蚀余量

功率

转速

效率

电压

(m3/h)

(m)

(NPSH)r

(kw)

(r/min)

(%)

(v)

进口

出口





(m)









CQB15-10-85F

15

10

1.8

8

6

0.12

2800

15

220/380

CQB20-15-105F

20

15

3

12

6

0.37

2800

19

220/380

CQB32-25-125F

32

25

3.2

20

5

0.75

2900

26

220/380

CQB40-32-115F

40

32

6.3

15

6

0.75

2900

35

220/380

CQB40-32-145F

40

32

6.3

25

5

1.5

2900

29

380

CQB50-40-125F

50

40

12.5

20

3.5

2.2

2900

41

380

CQB50-40-160F

50

40

12.5

32

3.5

3

2900

39

380

CQB65-50-125F

65

50

25

20

4

3

2900

47

380

CQB65-50-160F

65

50

25

32

4

5.5

2900

46

380

CQB80-65-125F

80

65

50

20

4

7.5

2900

54

380

CQB80-65-160F

80

65

50

32

4

11

2900

52

380

CQB100-80-125F

100

80

100

20

4

11

2900

55

380

CQB100-80-160F

100

80

100

32

4

18.5

2900

56

380

:表中型号从CQB20-14-100FCQB100-80-160F均可配防爆电机。
