CWB型不锈钢磁力驱动旋涡泵

CWB型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点。

目录

概述

 CWB型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的产品,设计合理、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点。
磁力泵旋涡泵以静密封取代动密封,使泵的过流部件处于完全密封状态,解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

产品特点

1.高扬程.小流量.比转数一般小于40
2.结构简单.体积小.重量轻
3.具有自润滑回路.减小叶轮径向力
4.采用悬臂叶片.减小叶轮径向力
5.随输送介质介质黏度增加,泵的效率急剧下降,因而介质度因不大于5×10 -6 M 3 /S。

原理及型号意义

 磁力旋涡泵(也称涡流泵)是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘,圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道,吸入口和排出口均在叶轮的外圆周处。CWB型磁力旋涡泵吸入口与排出口之间有隔板,由此将吸入口和排出口隔离开。我们将泵内的液体分为两部分:叶片间的液体和流道内的液体。当叶轮旋转时,在离心力的作用下,叶轮内液体的圆周速度大于流道内液体的圆周速度,故形成所示的“环形流动”。又由于自吸入口至排出口液体跟着叶轮前进,这两种运动的合成结果,就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。需要特别指出的是,液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。在纵向旋涡过程中,液体质点多次进入叶轮叶片间,通过叶轮叶片把能量传递给流道内的液体质点。液体质点每经过一次叶片,就获得一次能量。这也是相同叶轮外径情况下,CWB型磁力旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加,“环形流动”减弱。当流量为零时,“环形流动”最强,扬程最高。由于流道内液体是通过液体撞击而传递能量。

型号意义:
 例如:CWB25-25
25-泵进口直径(mm)
CWB-磁力驱动旋涡泵
25-工作扬程(m)

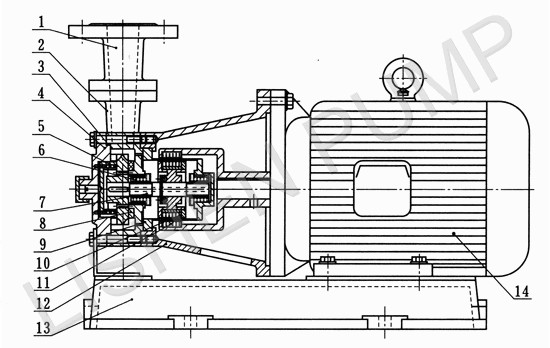

结构简图



1 进出口接管 2 泵壳 3 密封垫 4 泵盖组件 5 叶轮
6 轴承 7 8 止推环 9 隔离套 10 内磁组件
11 外磁组件 12 联接架 13 底板 14 电机

性能参数表





口径

流量(m3/h)

扬程(m)

电机功率(kw)

电 压

材质

进口(mm)

出口(mm)

(v)

CWB20-20

20

20

0.72

20

0.75

380

CWB20-40

20

20

0.75

40

1.1

380

CWB20-65

20

20

0.72

65

2.2

380

CWB25-25

25

25

1.44

25

1.1

380



CWB25-40

25

25

1.44

40

5

380



CWB25-75

25

25

1.44

75

4

380



CWB32-30

32

32

2.88

30

2.2

380



CWB32-50

32

32

2.88

50

3

380



CWB32-75

32

32

2.88

75

7.5

380



CWB32-120

32

32

2.88

120

11

380



CWB40-40

40

40

5.4

40

4

380



CWB40-90

40

40

5.4

90

11

380



CWB50-45

50

50

9

45

7.5

380



CWB65-50

65

65

14.4

50

15

380



:表中每个型号都可配防爆电机
